Как солнечный нагрев влияет на кровельный пирог фальцевой кровли с утеплителем из экструзионного пенополистирола: результаты испытаний EVRAZ STEEL BOX

При проектировании зданий в южных регионах России и странах СНГ специалисты все чаще задаются вопросом: насколько безопасно использовать экструзионный пенополистирол в составе кровельного пирога металлической фальцевой кровли? Опасения понятны. Темная металлическая кровля под воздействием прямых солнечных лучей может нагреваться до температуры +80°С. При этом верхняя граница длительной эксплуатации большинства плит экструзионного пенополистирола обычно составляет около +75°С. Возникает закономерный вопрос: не вызовет ли длительный нагрев деформацию утеплителя и снижение его эксплуатационных свойств при последующей эксплуатации кровельной системы?

Для того, чтобы получить объективный ответ, необходимо разобраться, как оценивается тепловое воздействие на кровлю и какие факторы действительно влияют на долговечность конструкции.

Почему температура на поверхности кровли вызывает опасения

Нагрев от солнечной радиации является одним из основных эксплуатационных воздействий на любую кровельную систему. Однако на нагрев конструкции также влияют:

• интенсивность солнечного излучения,
• цвет и отражающая способность покрытия,
• материал кровли,
• температура окружающего воздуха,
• скорость ветра,
• конструкция кровельного пирога,
• наличие вентиляционных зазоров,
• особенности климатической зоны,
• уклон кровли

Металлические покрытия способны быстро нагреваться под солнечным излучением. Поэтому при проектировании металлических кровель особое внимание уделяется стойкости всех слоев системы к повышенным температурным воздействиям. В европейской практике для металлических кровель рассматриваются температурные режимы, при которых температура подкровельных материалов может достигать +80°С. Именно поэтому для таких конструкций предъявляются повышенные требования к долговечности наружного гидроизоляционного, утеплителей и других элементов кровельного пирога.

Что говорят нормы

Ни в российских, ни в европейских нормативных документах не существует единого требования, устанавливающего максимально допустимую температуру нагрева кровли от солнца.

В России вопросы проектирования кровель регулируются прежде всего СП 17.13330 «Кровли» и СП 20.13330.2016 «Нагрузки и воздействия». В Европе применяется аналогичный подход. Нормирование ведется через:

• теплотехнический расчет конструкции,
• учет климатических воздействий,
• оценку теплопоступлений от солнечной радиации,
• испытания материалов на устойчивость к тепловому и ультрафиолетовому старению

Например, европейский стандарт EN 13859-1 для подкровельных мембран предусматривает испытания материалов после воздействия ультрафиолета и последующей термической выдержки при температуре 70°С.

Таким образом, в мировой практике оценивается не сама температура поверхности кровли, а способность материалов сохранять свои свойства при расчетных эксплуатационных воздействиях.

Насколько чувствителен экструзионный пенополистирол к повышенным температурам

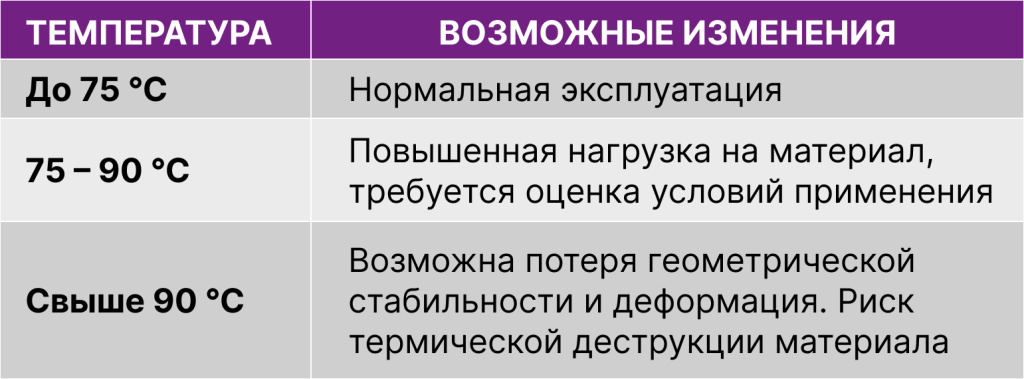

Экструзионный пенополистирол широко применяется в строительстве благодаря высокой прочности, низкому водопоглощению и стабильным теплоизоляционным характеристикам. Для большинства марок экструзионного пенополистирола указывается рабочий температурный диапазон от −50 до +75°С. При дальнейшем повышении температуры могут происходить процессы, способные повлиять на эксплуатационные свойства материала:

При этом важно понимать, что кратковременный нагрев конструкции и длительная эксплуатация при повышенной температуре – это разные режимы воздействия. Поэтому для оценки работоспособности кровельной системы недостаточно анализировать только паспортные характеристики утеплителя. Необходимо проверять поведение всей конструкции в сборе.

Испытания кровельной конструкции EVRAZ STEEL BOX

Для оценки устойчивости кровельной системы к тепловому воздействию инженеры EVRAZ STEEL BOX инициировали проведение специализированных испытаний, выполненных в условиях испытательной лаборатории «НВ-Стройиспытания» ООО «ВНИИСТРОМ-НВ» в соответствии со специально разработанной методикой испытаний кровельных и фасадных конструкций на нагрев от солнечного излучения. Итоги испытаний зафиксированы протоколом № 33-2/26И от 5 мая 2026 года.

Что испытывали

Объектом испытаний стал фрагмент кровельной конструкции МАКСИ ALL ФАЛЬЦ размером 550 × 550 мм. В состав образца входили:

• наружная стальная кровельная панель с фальцевым замком;
• слой экструзионного пенополистирола ПЕНОПЛЭКС толщиной 100 мм.

Измерительная аппаратура: датчики температуры на поверхности кровельной панели и между панелью и плитой ПЕНОПЛЭКС, датчики теплового потока под слоем утеплителя.

Цель испытаний: оценка теплостойкости материалов, эффективности теплоизоляционных свойств и выявление характерных повреждений при повышенных температурах.

Результаты испытаний

После завершения испытаний специалисты лаборатории не выявили признаков критических повреждений конструкции.
Было подтверждено отсутствие:

• сквозных трещин,
• расслоения элементов конструкции,
• внутренних полостей, способных вызвать деформацию,
• изменения конфигурации поверхности, оплавления и размягчения слоя утеплителя,
• температурных повреждений и появление запаха термической деструкции,
• изменений цвета и разрушения полимерного покрытия на кровельной панели,
• визуальных дефектов и изменение геометрии фальцевых панелей,
• вздутий и разрывов.

По итогам испытаний образец сохранил целостность и не продемонстрировал признаков разрушения или расслоения, при этом подтверждена эффективность теплоизоляционного слоя.

Особенно важно, что испытание проводилось при температуре +80°С, превышающей верхнюю границу длительной эксплуатационной температуры, обычно заявляемой для большинства материалов из экструзионного пенополистирола.

Эксплуатационная устойчивость кровельной системы EVRAZ STEEL BOX при высоких температурных нагрузках

Результаты испытаний показывают, что кровельная конструкция МАКСИ ALL ФАЛЬЦ, а также МАКСИ ФАЛЬЦ, сохраняет работоспособность и проектные эксплуатационные характеристики при воздействии температуры +80°С в течение 8 часов, что характерно для максимальной суточной солнечной радиации в южных широтах. Это свидетельствует о том, что при рассматриваемом режиме воздействия:

• не происходит нарушения целостности кровельного пирога,
• не наблюдается расслоения конструкции,
• отсутствуют признаки деформации кровельной панели,
• не возникают визуальные дефекты поверхности,
• теплоизоляционный слой из экструзионного пенополистирола ведет себя стабильно.

Для проектировщиков и технических заказчиков это является дополнительным подтверждением устойчивости системы к повышенным тепловым нагрузкам, характерным для регионов с высокой солнечной активностью.

Важное ограничение

Как и любые лабораторные испытания, результаты относятся к конкретному испытанному образцу и заданному режиму воздействия. Испытания не заменяют теплотехнический расчет объекта и не могут автоматически распространяться на любые кровельные системы, отличающиеся по конструкции, составу материалов или условиям эксплуатации.

Вывод

Солнечный нагрев является одним из ключевых факторов, влияющих на долговечность металлических кровель с эффективным утеплителем. Однако оценивать надежность кровельной системы только по температуре наружной поверхности некорректно. Гораздо важнее понимать, как ведет себя вся конструкция в условиях повышенных температур.

Испытания кровельной системы МАКСИ ALL ФАЛЬЦ (равно как и системы МАКСИ ФАЛЬЦ), проведенные лабораторией «НВ-Стройиспытания», показали, что образец со стальной фальцевой панелью и утеплителем из экструзионного пенополистирола выдержал воздействие температуры +80 °С в течение длительного времени без трещин, расслоения, деформаций и других признаков повреждения и деградации слоя утеплителя.

Полученные результаты подтверждают устойчивость испытанной конструкции к интенсивному тепловому воздействию и могут использоваться в качестве дополнительного аргумента при выборе решений для объектов, эксплуатируемых в условиях высокой тепловой нагрузки без ограничений по цвету наружных поверхностей кровельных фальцевых панелей.
